Ernemann IX, 35mm film projector

Hier komt deze 35mm filmprojector vandaan, uit St Willebord het Luma Theater.
Daar stonden twee projectoren met 900 mtr trommels, alleen met optisch mono geluid (fotocel).
De Ernemann IX (1951) projectoren zijn destijds niet via KinoTechniek in Nederland terechtgekomen, maar via Kinotechniek Bochum Duitsland.

In 1985 sloot deze bioscoop, waar beide projectoren nog ong. 11 jaar onverwarmd op de cabine hebben gestaan om uiteindelijk bij een verzamelaar/thuisdraaier Harrie v d Dungen in Den Bosch west terecht te komen.
Daar zijn beide filmprojectoren uit elkaar gegaan, de huidige filmprojector is bij ons terecht gekomen en van de andere is de bestemming onbekend gebleven.

Helaas was de demontage behoorlijk ondeskundig uitgevoerd, alle bedrading was doorgeknipt en waren metalen onderdelen aangetast door roest.
Na een lange periode van restauratie en her-bedrading, staat er een prachtige Ernemann IX in ons appartement.

De ontvangsthal is gescheiden van de woonkamer door een glazen deur, tijdens filmvertoning is de 35 mm filmprojector nauwelijks te horen.

Later zijn de 900 mtr trommels vervangen naar 1800 mtr trommels.
Deze projector is ook aangepast met een frequentie regelaar en laseraftasting voor het analoge cyaan geluidsspoor.

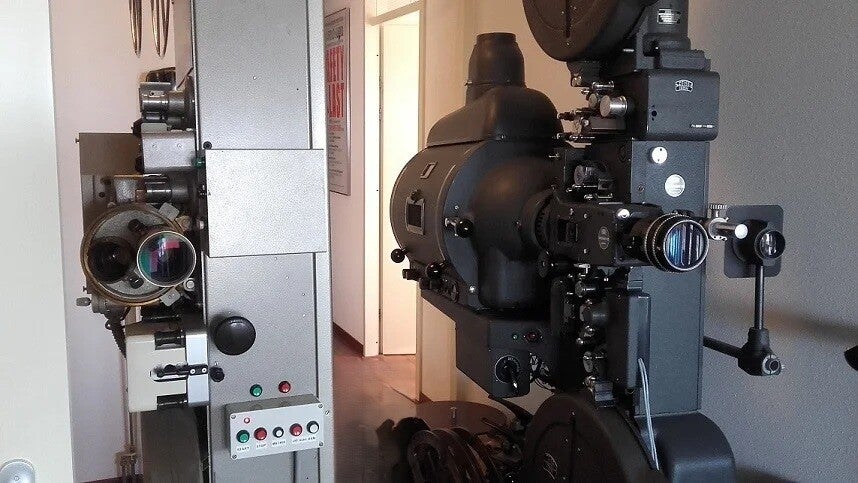

Naast de Ernemann IX is er ook een verrijdbare Philips FP20 filmprojector bij gekomen, beide machines worden aangestuurd door een Kinoton matrix.

De rol van de Ernemann IX projector is sinds komst van de Philips FP20 en ombouw naar revolverkop wat gewijzigd.
De eerste tien jaar vertoonde de Ernemann het gehele programma.
Met de komst van de Philips FP20 werd zijn rol widescreen voorprogramma, bij CinemaScope hoofdfilm op de Philips FP20 met overname.
Na installering van de revolverkop, is het widescreen voorprogramma op de Ernemann alleen nog maar bij 4 kanaal magneet weergave op de Philips FP20.
Films met vinegar syndrome worden ook met de Ernemann IX vertoond.

In Den Bosch hebben ook nog drie andere Ernemann filmprojectoren gestaan in het toenmalige Euro Cinema, 2x Ernemann X afkomstig uit Astoria Dordrecht. En 1x Ernemann IX.

Deze filmprojectoren waren daar (in Den Bosch) als 2e machine in gebruik, en draaide daar nog als uitval filmprojector.
Ze waren allen wel aangepast voor Dolby-ProLogic analoog geluid

Maar hieronder de Ernemann IX in een 35mm privé homecinema


De MULTI-ERNOPHON

tast de vier magneettoonsporen af. Hij is tussen het voorstuk en de boventrommel aangebracht, aangezien bij de gemagnetiseerde geluid­sporen, het geluid na 28 beelden verwisselt. Voor het synchroon lopen is een nauwkeurig berekend vliegwiel aangebracht evenals een rem en een verende rol. Bij de projectie van normale geluidsfilms hoeft de MULTI-ERNOPH0N niet gedemonteerd te worden, de film loopt dan over de twee linker geleide rollen uit de boventrommel direct over de boventransportrol van het voorstuk.



De VIERVOUDIGE MAGNEETKOP

is in de MULTI-ERNOPHON ingebouwd en bevat vier systemen geheel gelijk aan de vier geluidssporen. Deze kan nauwkeurig ingesteld worden en is gemakkelijk te verwisselen.



Optische toonkop, voorzien van een originele dolby cel
toonlamp is vervangen voor een redlight laser

Het kleine geleide rolletje naast de tamboer is niet origineel, maar door de plaatsing loopt de machine nog rustiger

Openen lenshouder, voor inleg 35mm film.


De projector is ook geschikt met name films die lijden aan het vinegar syndrome, door zijn rechte filmbaan nog steeds een egaal scherp beeld kan vertonen. De originele 1800 mtr trommels komen ook nog goed van pas. Dit maal niet voor de brandveiligheid, maar voor de doordringende azijn geur.

Ernemann IX met 1800 mtr trommels, en stereo optische soundbox, toonlamp is vervangen door laserunit.
Cyaan geluidspoor wordt nu ook correct uitgelezen.
De motor van deze machines is gemaakt voor 380v gebruik.
Thans draait deze op een frequentie regelaar, zodat de machine op 230V voeding kan lopen.

Vinegar syndrome, de meeste films (acetaat) gaan dit effect vertonen wanneer ze niet goed gelakt waren. Dit werd vroeger gedaan om kabels (niet door emulsie) en beregening ongedaan te maken. De kopie zag er weer als nieuw uit, maar ondertussen leek de kopie te verstikken. Er begint een chemisch proces, waardoor de drager begint te golven. Het is dan ook al herkenbaar aan de sterke azijn geur, die de film afgeeft. Op een bepaald punt wordt het zo erg, dat egale scherpte op projectoren met gebogen filmbanen niet meer mogelijk is. Daar tegen in, presteren projectoren met een rechte filmbaan nog wel een scherp egaal beeld. In de laatste fases wordt het materiaal steeds slapper, en begint soms zelfs te kristalliseren. Bij afwikkeling verkleven de lagen soms aan elkaar, en trekken de drager geheel stuk. De filmkopie is niet meer vertoonbaar...

Onderfrictie loopt ook in een oliebad

originele elektra aansluitblok

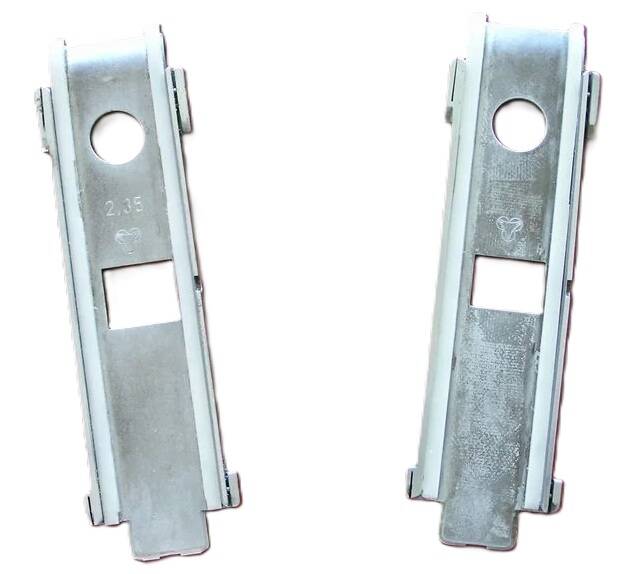

Het fluweel is hier vervangen voor een vaste filmbaan van kunststof,
geen fluweel meer vast lijmen of haartjes af en toe in het beeld.

Een overzicht van de voorzijde, de basis en CinemaScope lens.
Lens wissel was mogelijk, maar je moest er bedreven in zijn.

De 16 en 35mm spoelen passen zonder ombouw probleemloos op de
op en afwikkel as

De omspoeler heeft een elektronische filmbreukbeveiliging,
en is traploos regelbaar

35mm Plakpers


Naar gelang van de leeftijd en het intensief gebruik van een 35mm kopie, neemt de vervuiling toe.
Met b.v. een filmcleaner, kan je 35mm kopie ontdoen van stof en vuil.
Wat zichtbaar een verbetering is, bij een volgende vertoning.


De lichtbron is een 24V 250W halogeen lamp.
Aan het lamphuis is ook een 9 x 9 diaprojector geïnstalleerd.
Deze maakt gebruik van dezelfde lichtbron, via spiegels in de beeldklep en naast de hoofdspiegel

hoofdschakelaar, deze Ernemann IX is volledig omgebouwd naar 24V sturing


De sensor die contact pulsen aftast aangebracht op de film, en de matrix een regel verder plaatst.

Contact puls op 16 en 35mm film,
waarop de sensor matrix reageert

volledig programma geprogrammeerd, inclusief "pauze"

(voormalig) Kinoton 20/20 matrix stuurt o.a de Ernemann IX filmprojector aan.
Is vervangen voor een 20/40 matrix

20/20 Matrix in bedrijf

afstandsbedieningen

Links: alleen FP20 - Focusseren en kadreren op afstand
Rechts: cat.no.689 Dolby remote control voor CP500

Display CP500

Zo werd in de jaren 50-60-70, 4 kanaal- geluid afgespeeld.
Magnetisch geluid in een vroegere situatie, met 900 meter trommels


meer foto's

Inleg schema Ernemann IX en X

Ernemann IX in bedrijf

Als filmzaal 5.1 geluid

Of weer als woonkamer



Tegenwoordig is er weer volop 3D in de digitale cinema's.
In 1983 zijn voor 35mm ook 3D films in de cinema's uitgebracht, zoals Friday the 13th 3D, Jaws 5 3D, Piranha 3D.
Deze films zijn met het Parallex systeem vertoond.

De beeldjes waren horizontaal gesplitst, en werden via de lens in Scope formaat op het scherm geprojecteerd.
Het projectiescherm moest helaas wel vervangen worden voor een zilverscherm, dat het licht niet egaal terug reflecteert en
bijzonder gevoelig is voor beschadigingen.
Het was een knappe prestatie van "Titra" ondertiteling om op beide beelden exact de ondertiteling in de film te branden.
Nadeel was dat de ondertiteling wel altijd voorin het beeld bevond. Dat was best wel vermoeid kijken. Later met digitale 3D projectie liet men de ondertiteling mee verplaatsen met het onderwerp.

StereoVision 3D was een ander soort systeem (op de FP20), hier werden de beeldjes verticaal gesplitst.
Het beeld was hier anarmorphotisch, en werd via de anarmorphoot lens geprojecteerd.
Het geprojecteerde beeldformaat was 1:1,37.

Voor het eerst was er 3D in kleur.

3-D Lens Systeem Parallex

3D StereoVision en 3-D Lens Systeem Parallex

afregel 3D filmstroken


Met dank aan Ronald Wijer, Selectronic
